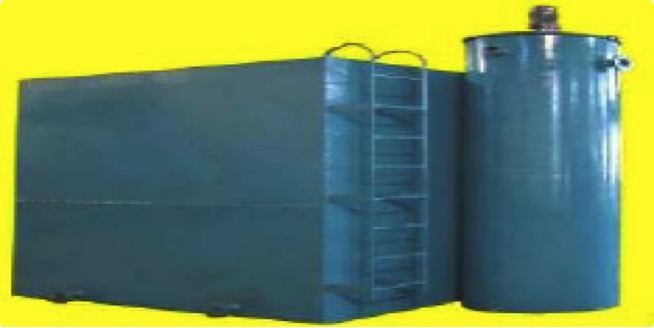

矿井水组合处理设备
矿井水组合处理设备
1、工艺流程
矿井水一体化设备是将混凝、澄清、过滤等处理单元集约化设计的新型净水设备。具有工艺流程短、净水效果好、占地面积小、运行成本低等优点。其工艺流程图如下：
2、JA-KY型净化设备(圆形)规格型号
产品型号 | 外型尺寸(mm) | 重量(kg) | 处理水量(m3/h) | 原水浊度 （度） | 出水浊度（度） | |
设备 | 运行 | |||||
KY-05 | φ1600×2200 | 900 | 5200 | 5 | 500 | <10 |
KY-10 | φ2000×2700 | 1200 | 10000 | 10 | 500 | <10 |
KY-20 | φ2400×3500 | 2300 | 15000 | 20 | 500 | <10 |
KY-30 | φ2800×4500 | 5300 | 33000 | 30 | 500 | <10 |
3、JA-KF型净化设备(方形)规格型号
产品型号 | 设备尺寸（mm） | 产水量（m3/h） | 原水浊度 （度） | 出水浊度 （度） |
KF-30型 | 3050×3100×4250 | 30 | 500 | <10 |
KF-40型 | 4450×3350×4250 | 40 | 500 | <10 |
KF-50型 | 4850×3350×4250 | 50 | 500 | <10 |
KF-60型 | 5250×3850×4250 | 60 | 500 | <10 |
KF-70型 | 5650×4050×4250 | 70 | 500 | <10 |
KF-80型 | 6050×4350×4250 | 80 | 500 | <10 |
KF-90型 | 6450×4550×4250 | 90 | 500 | <10 |
KF-100型 | 7050×4700×4250 | 100 | 500 | <10 |
KF-150型 | 9050×5600×4250 | 150 | 500 | <10 |
KF-200型 | 14050×5600×4250 | 200 | 500 | <10 |
注：进水浊度为500度，处理后为10度，运行压力为0.1～0.2Mpa。
