水膜除尘成套设备
水膜除尘成套设备

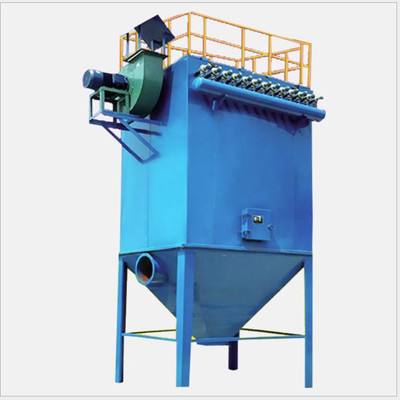

1、JA-SM除尘器
JA-SM系列水膜除尘器，为我公司自主研发的不锈钢水膜除尘器，相较于传统的麻石水膜除尘等，设备轻便，效率高，除尘效果好。占地节省，集成度高。是中小型规模烟气除尘的最佳选择。
2、工艺流程如图所示
水膜除尘工艺流程图
3、设备型号及参数一览表
型号 | 风量（Nm3/h） | 设备主体规格（mm） | 喷淋水量（m3/h） | 循环水池（m3） | 选风机型 | |
风机型号 | 功率（kw） | |||||
JA-SM-02 | 2000 | Φ900Χ2400 | 1.0 | 1.5 | Y5-48-4C | 2.2 |
JA-SM-05 | 5000 | Φ1300Χ3200 | 2.5 | 3.0 | Y5-48-5C | 5.5 |
JA-SM-10 | 10000 | Φ1700Χ3600 | 5.0 | 6.0 | Y5-48-6.3C | 7.5 |
JA-SM-20 | 20000 | Φ2200Χ4400 | 10.0 | 12.0 | Y5-48-8C | 22.0 |
JA-SM-30 | 30000 | Φ2500Χ5200 | 15.0 | 18.0 | Y5-48-10C | 37.0 |
JA-SM-50 | 50000 | Φ3000Χ6000 | 25.0 | 30.0 | Y4-73-12 | 45.0 |
注：上述设备主体高度不含顶部管道及下部支脚的高度，具体以实际设备为准。
